一、儀器概述：
KODIN-G2000系列LED工業射線底片觀片燈是我公司針對NB/T 47013-2015《承壓設備無損檢測》和GB/T 19802-2005《無損檢測 工業射線照相觀片燈》新標準研制的新產品。

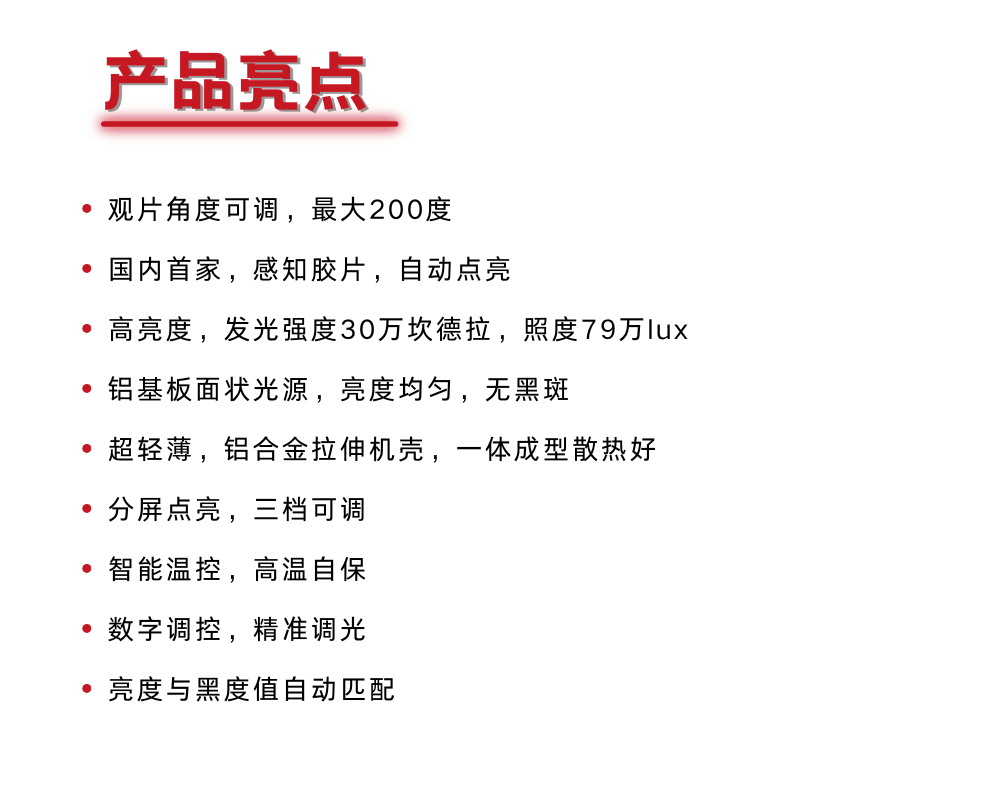

它綜合了國內外工業觀片燈的優點，采用了數字式電子技術和大功率LED光源，具有體積小、重量輕；亮度均勻、連續可調；操控簡單、攜帶方便等優點。
觀片燈主要用于射線探傷。一般通過射線機對檢測對象進行照射，照射后的底片上就會出現不同的陰影和圖案，這些圖案就是被探測物品內部結構的影像，
而觀片燈則通過照射底片使其圖像放大、顯露，以便工程師或技術人員逐一分析和判斷物品內部情況
二、技術參數：
儀器系列 KODIN G2000 | A型 | D型 | C型 | E型 |
分屏點亮功能 | 無 | 有 | 無 | 有 |
蕞高亮度 | >190000 cd/m2 (>600000 Lux) | >300000 cd/m2 (>790000 Lux) | ||
可觀察膠片黑度 | <4.5 | <5.0 | ||
功耗 | 110W | 120W | ||
數碼管顯示范圍 | 1.0 ~ 4.5 | 1.0 ~ 5.0 | ||
電源 | 交流：50-60Hz /100-230V AC 直流：24V | |||
平均色溫 | 8000K | |||
觀察屏蕞大面積 | 220×70(mm) | |||
觀察屏均勻度 | >0.9 | |||
主機機殼尺寸 | 365×165×29(mm) | |||
主機重量 | ~2.9kg | |||
使用環境溫度 | -10 ~ 40℃ | |||
放大鏡 | 兩倍放大鏡 | |||
三、使用現場：
四、標配產品裝箱清單：
1、KODIN G2000系列LED觀片燈主機 1臺
2、電源適配器 1臺
3、電源線 1根
4、遮光板 2個
5、直柄放大鏡 1個
6、說明書、合格證、保修卡 1套
7、便攜包 1個
8、腳踏開關（選配）
